Une gamme de dégrilleurs tout particulièrement adaptés pour des arrivées importantes de déchets sur des stations urbaines (arrivée gravitaire) ou industrielles (ex : effluents d’abattoir et de papeterie,
prise d’eau brute sur rivière, traitement des matières de vidange, etc…).
AQUARAKE DIM avec pignons inox et roulements haute résistance.
AVANTAGES
- Pour canal supérieur à 1 mètre de large
- Barreaux courbes assemblés mécaniquement
- Nettoyage de la grille en continu
- Entrefer 6 à 50 mm
- Débit admissible jusqu’à 11 000 m³/h
- Option : grille à fissure ou tôle perforée pour une maille de 1 à 5 mm

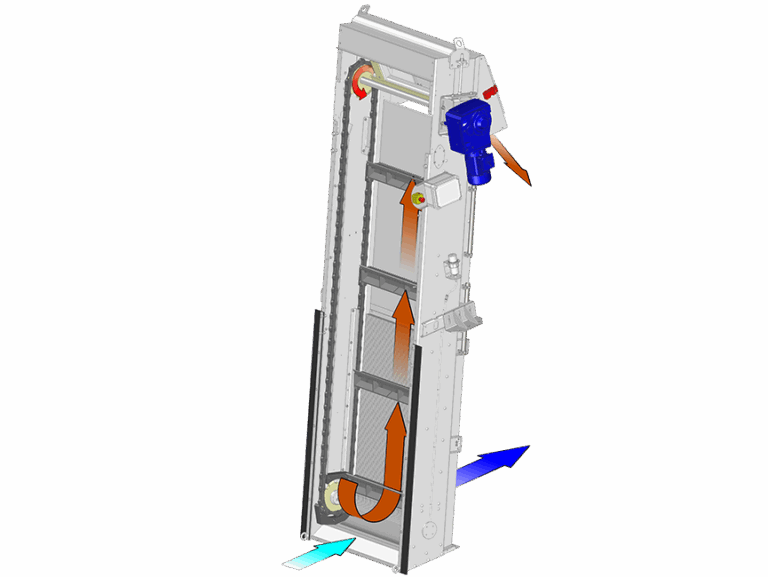

Le dégrilleur AQUARAKE DIM est un dégrilleur automatique de type continu. Un ensemble de racleurs fixés à deux chaînes latérales est entraîné par deux pignons situés en partie haute de l’équipement, eux-mêmes actionnés par un seul motoréducteur. Le renvoi des chaînes est assuré par des pignons situés en partie basse.
Le dégrilleur démarre et s’arrête automatiquement en fonction du niveau de l’effluent (sonde de niveau) ou selon une minuterie.
Les déchets sont captés à chaque passage d’un racleur contre les barreaux de la grille. Une plaque arrière les empêche de retomber dans les eaux usées le long de la grille.
Les racleurs remontent ensuite les refus de dégrillage jusqu’à l’éjecteur, une plaque arrière les empêchant de retomber lors de la montée. L’éjecteur dirige les refus de chaque racleur vers un conteneur, une vis de convoyage/compactage ou un compacteur-laveur.
Enfin, les racleurs nettoyés redescendent pour reprendre un nouveau cycle.
GAMME
AQUARAKE DIM
Pièces tournantes en partie basse.
Le renvoi des chaînes est fait par pignons mobiles montés sur axe inox traité (dureté renforcée).
- Hauteur de décharge 1,50 à 20 m
- Largeur d’équipement 400 à 2000 mm
- Entrefer * 6 à 50 mm
- Inclinaison 60° à 75°
* standard avec grille à barreaux, entrefer 1 à 5 mm sur demande avec grille à fissure ou tôle perforée
